平衡流量計

無切管帶壓安裝超高性價比導電流體首選

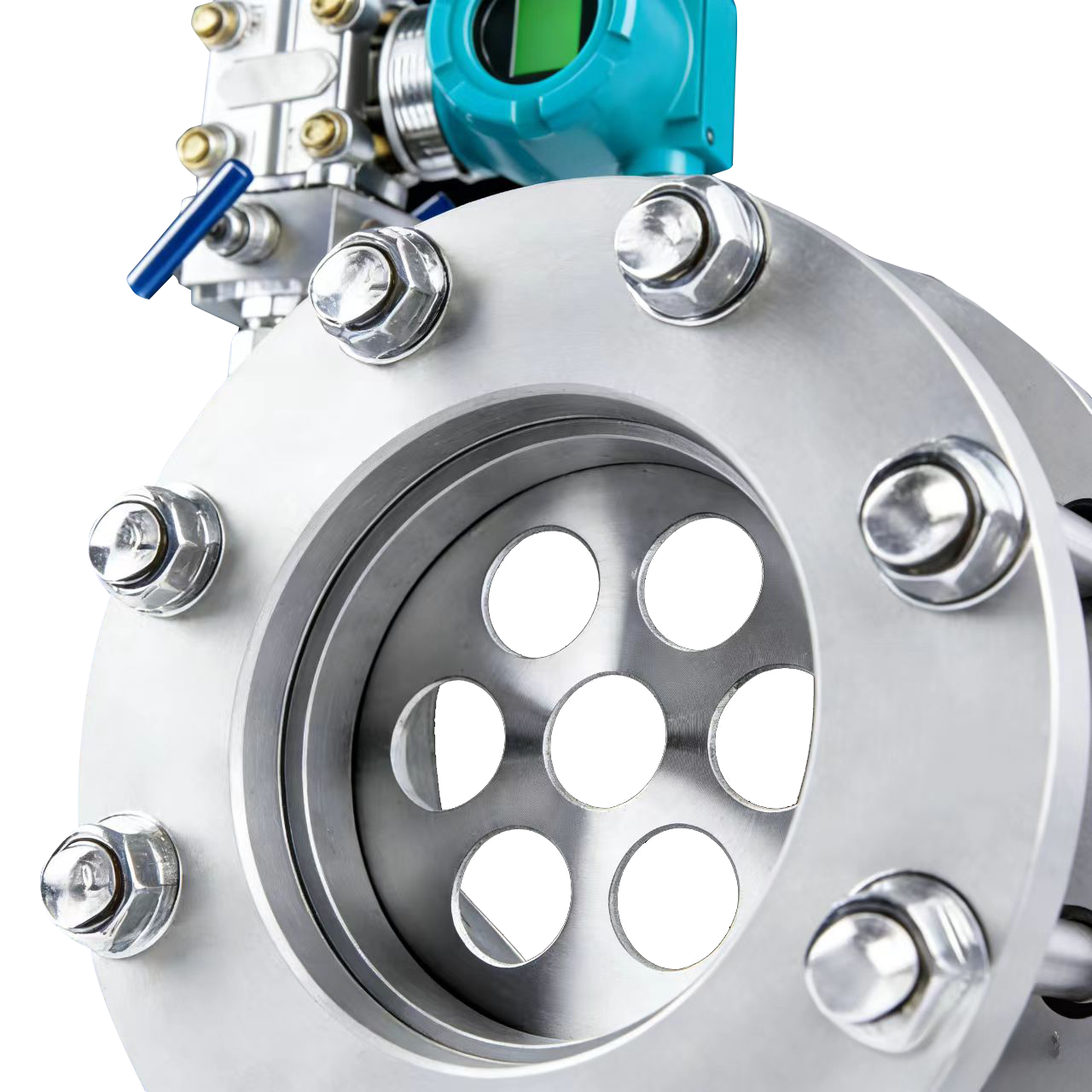

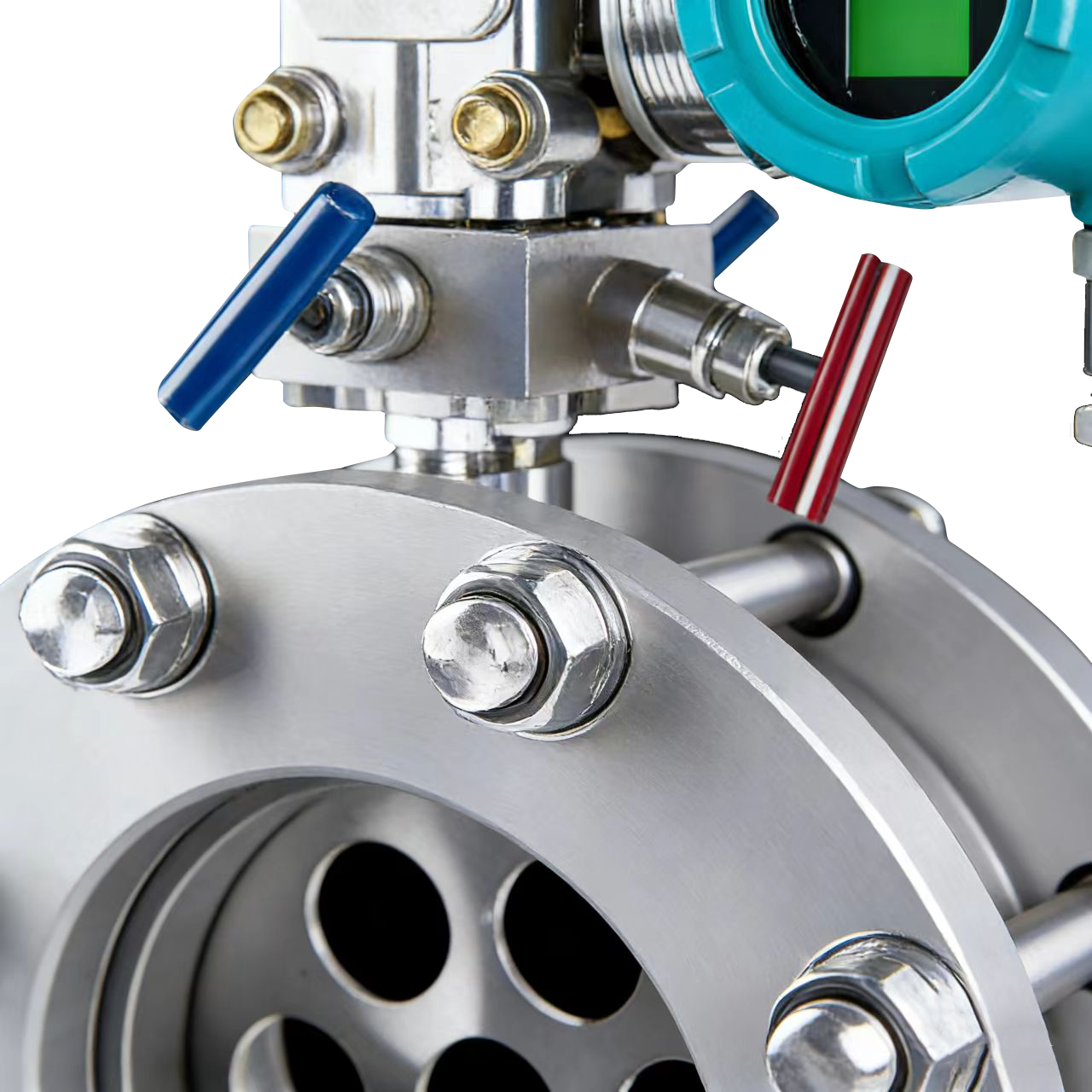

平衡流量計是基于密封管道中的能量轉換原理：在理想流體的情況下管道中的流量與差壓的平方根成正比；用測出差壓值根據伯努利方程即可計算出管道中的流量。平衡流量傳感器是一個多孔的圓盤節流整流器，安裝在管道的截面上，每個孔的尺寸和分布是基于特殊的公式和測試數據而定制的，稱為函數孔。當流體穿過圓盤的函數孔時，流體將被平衡整流，渦流被最小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。

技術參數

結構形式	管段式、對夾式	連接方式	對夾式、法蘭式
外殼材質	碳鋼、SUS304、SUS316	測量介質	氣體、液體
測量口徑	DN50-DN4000	環境溫度	-25 ~ 80℃
過程溫度	-25 ~ 350℃	適用壓力	1.0 MPa、1.6 MPa、4.0 MPa（可約定）
精度	±0.5/±1%	電氣接口	M20×1.5（可約定）
輸出方式	4~20mA	防護等級	IP66
認證	本安隔爆	電源電壓	24VDC
